概述1.1适用范围JD系列电动机综合保护器，适用于交流50/600Hz电压380V及以下的供电电路中与交流接触器等开关电路出现断相、过载、堵转等非正常工作状态时，能及时断开开关电器触头，分断电动机三相电源，可靠地保护电动机。1.2正常工作条件及安装条件1.2.1使用环境:海拔高度不超过2000米;周围环境温度不高于+40°C及不低于-5°C;额定控制电源电压变化的范围为85%-110%额定电压;在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃;需安装于雨雪侵袭不到的地方。1.2.2垂直或水平安装
JD系列电动机综合保护器根据电动机功率特点划分，采取划段小、保护精度高、结构合理、功能完善、使用方便等特点设计而成。保护器具有对称性故障(如过载、堵转等)及非对称性如断相的保护功能;本保护器采用电流检测技术，采用继电器输出接口，整个系列均采用穿芯式。本保护器结构简单、动作可靠、使用方便、价格低廉。

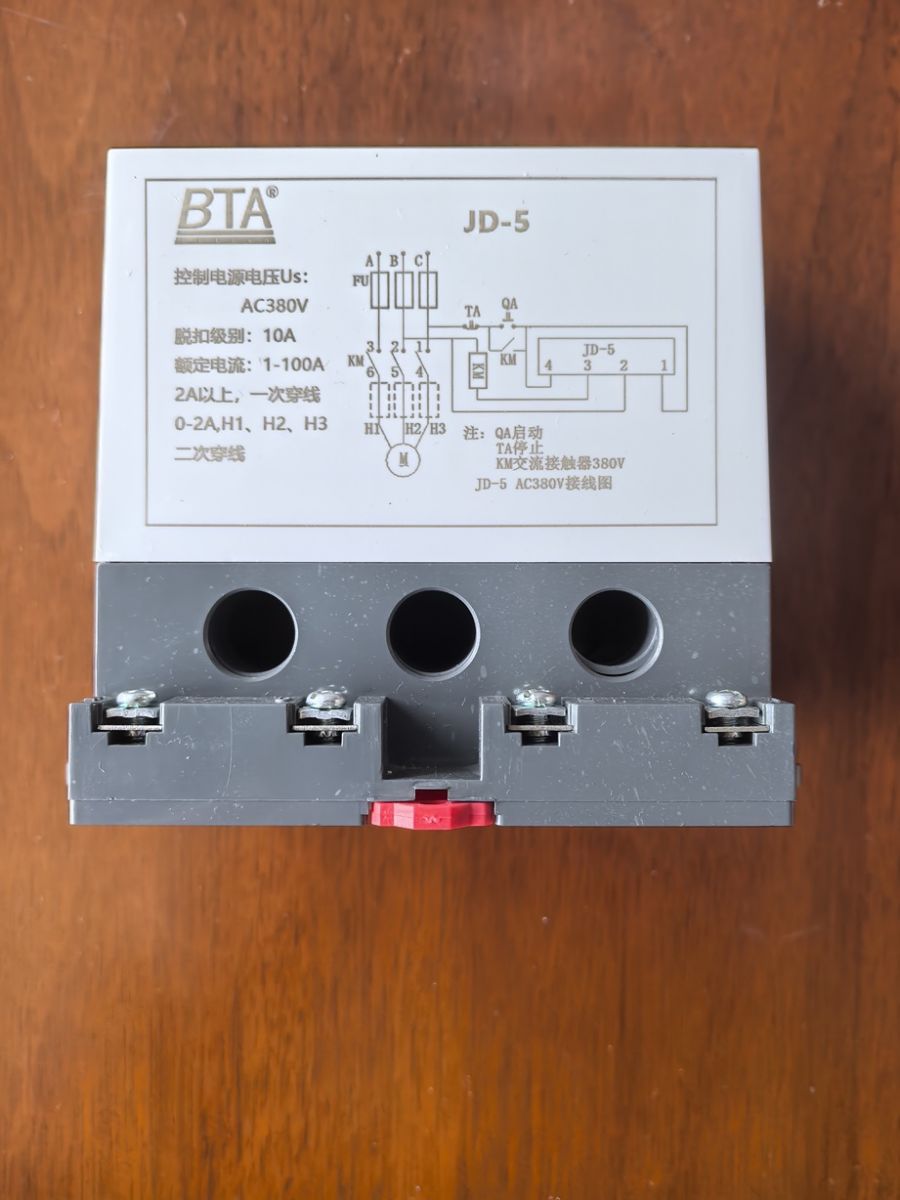

                                                                        JD-5电动机综合保护器包装

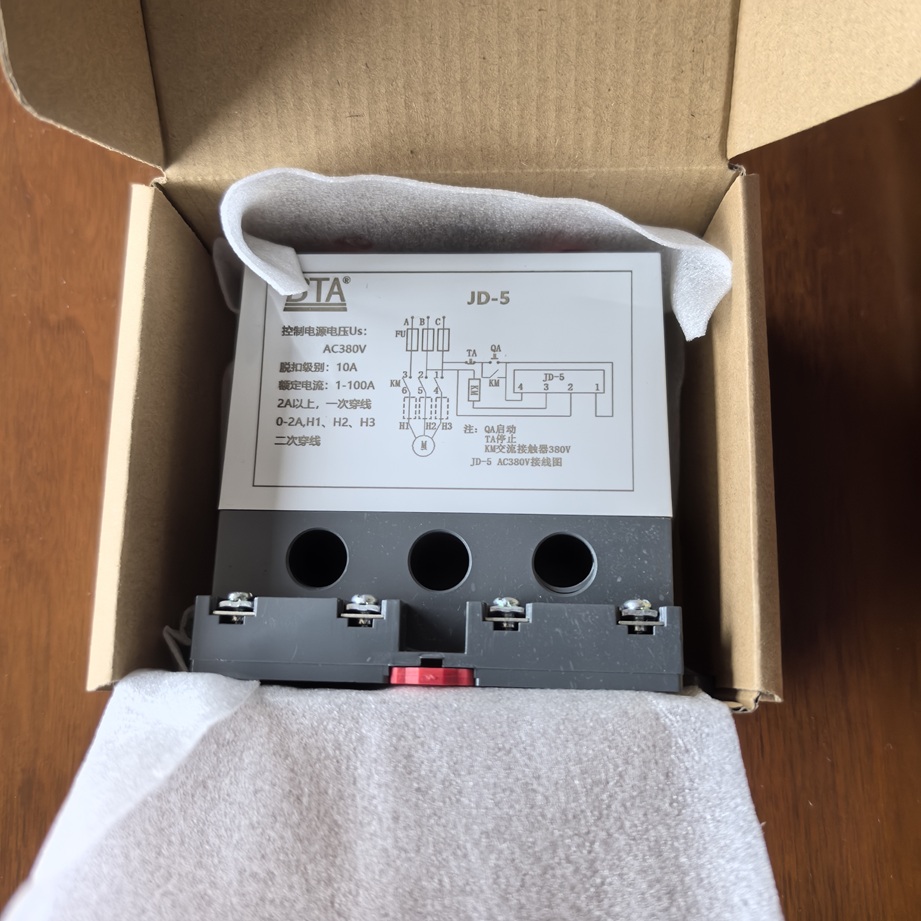

                                                                          JD-5电动机综合保护器产品内包装

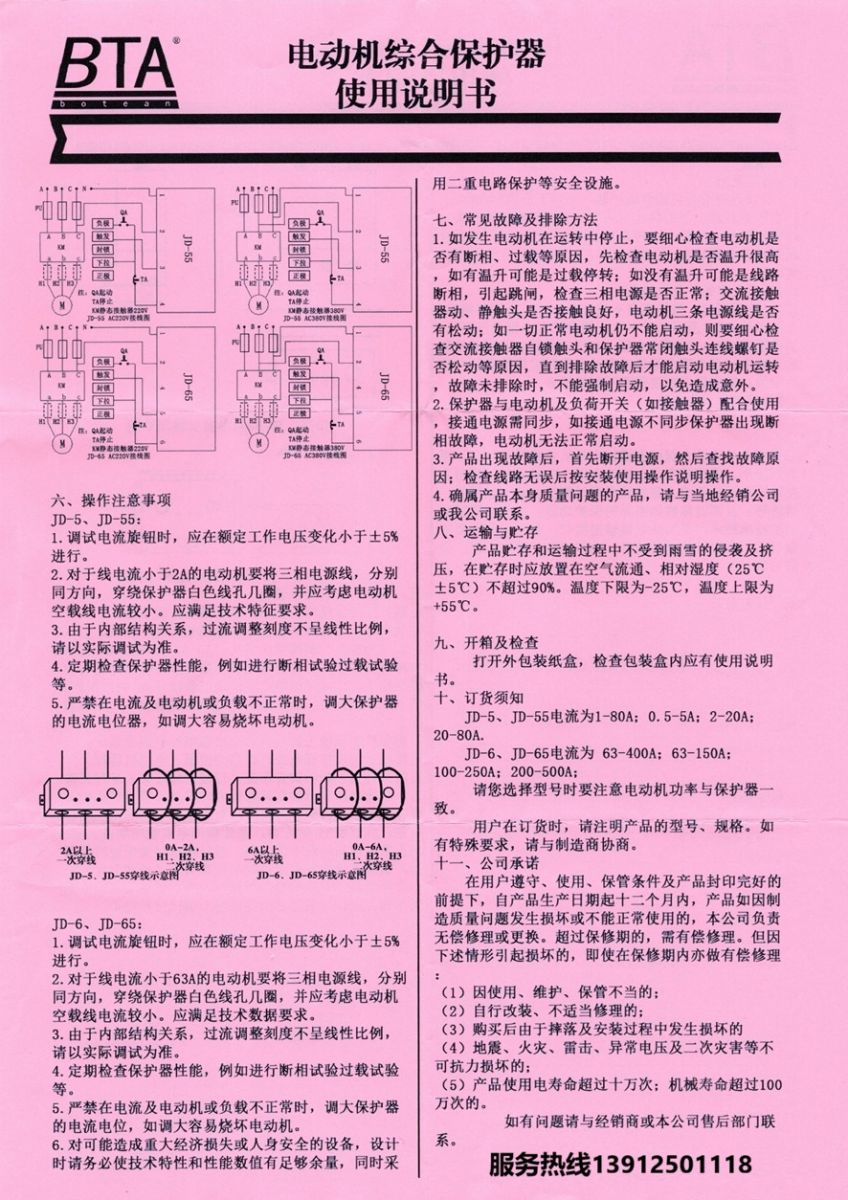

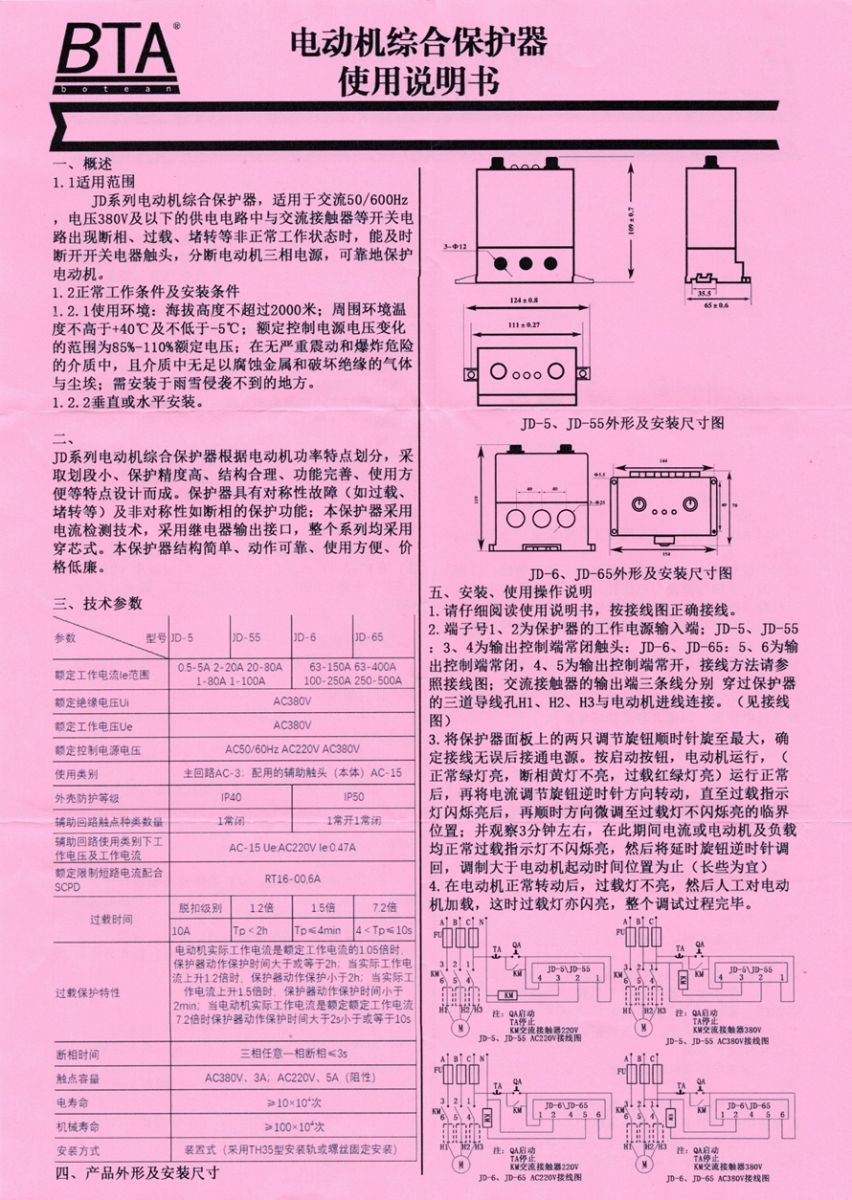

                                                                      JD-5电动机综合保护器使用说明书
